| Die für den Motorroller SR 59
Berlin erforderlichen Kontrolleuchten |
| sowie elektrischen
Schalteinrichtungen befinden sich deutlich erkennbar auf dem Amaturenbrett. |
|
|
|
|

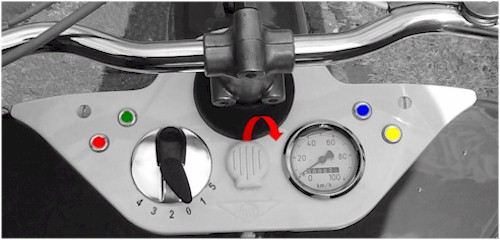

| Auf dem Instrumentenbrett befinden
sich folgende Leuchten, Schalter und Instrumente: |
| links: rote
Kontrollleuchte für
Ladestromregler und grüne Kontrollleuchte für Leerlaufanzeige |
| rechts: orange oder gelbe
Gebläsekontrollleuchte sowie eine blinde Kontrollleuchte, |
| diese ist aus Symmetriegründen
angebracht. Sie kann für Fernlicht . |
| oder
Blinkerkontrolle angeschlossen
werden |
| Das Tachometer für den Motorroller
befindet sich auf der rechten Seite |
| Zünd- und Lichtschalter auf der
linken Seite |
| (diese Funktion ist unter:
>Licht-Signalanlage & Unterbrecher < erläutert) |

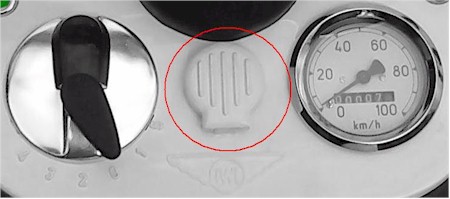

| In der Mitte des Instrumentenbrettes
befindet sich die Diebstahlsicherung, |
| (erstmalig bei IWL-Rollern ab den SR
59 Berlin eingeführt ) |
|
|
|
|
|
|
|

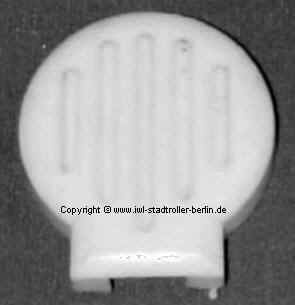

Abdeckung der Diebstahlsicherung
(Lenkerschloss) |
|
|
|
| Die ersten
Abdeckungen waren noch aus Alu und später aus Kunststoff |
|
|

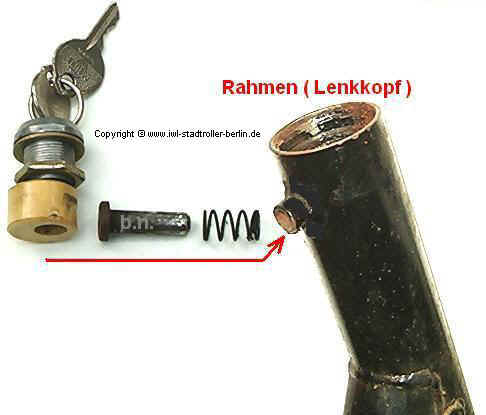

| Die Bedienung für das
Lenkerschloss geschieht folgendermaßen: |
|
|
| 1, Abdeckkappe nach oben hin
öffnen.(aufklappen) |
| 2. Sicherheitsschlüssel einführen und nach
rechts drehen.(Schlüssel wenn noch im original passt auch für Sitzverschluss) |
| 3. Gleichzeitig mit der linken Hand den
Lenker nach links einschlagen, bis deutlich merkbar der Sicherungsstift einrastet. |
| 4. Dies zeigt sich deutlich dadurch,
dass der
Sicherheitsschlüssel um 180° gedreht |
| und somit herausgezogen
werden kann. Damit ist der Motorroller in seiner Lenkung arretiert. |
| 5. Zwecks Lösung des Verschlusses ist der
Schlüssel einzuführen und |
| nach links bis zum
Anschlag zu drehen und kann dann abgezogen werden. |
|
|

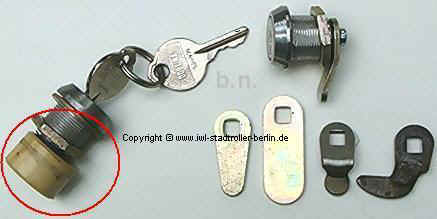

Schlosssatz für den
SR 59 Berlin |
|
|
|
im Kreis die
Exzenterscheibe für
das Lenkerschloss (Diebstahlsicherung) |
das zweite
Schloss ist für die
Sitzbank |
die Verschlusszunge weicht in den
Baujahren ab und kann getauscht werden |
|
|
|

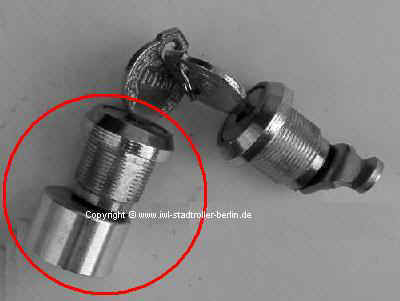

Schlosssatz für den
SR 59 Berlin (Nachfertigung) |
|
|
|
im Kreis die
Exzenterscheibe aus Alu
|
|
Tipp: |

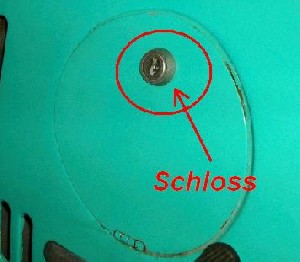

ein drittes
Schloss kann für den
Seitendeckel zum Benzinhahn genutzt werden |
bedarf jedoch einiger kleiner
Veränderungen an der Klappe, |
Ergebnis: so wird
ein Fremdzugriff zum Benzinhahn erschwert, |
die Verschlusszunge
muss getauscht bzw. angepasst werden. (siehe Schlosssatz Bild) |
|
|
|
|
|
|
