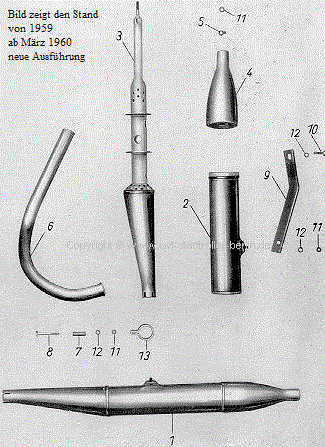

Baugruppe -10 Tafel 9 - Auspuffanlage |
|
|||||||||
Bild Nr. 'B' |
Benennung und Größenangabe | Zeichnungsnummer DIN-Bezeichnung | zu verwenden in: Anzahl: |
||||||
P |
W |
B |
|||||||
1 |
2 |
3 |
4 |
5 |
6 |
||||
1 | Auspufftopf, kpl. | 01-827.284-0 MZ 125-3 |
- | - | 1 *) | ||||
- | Auspufftopf, kpl. | SR56-10 (m. Blende) | - | 1 | - | ||||
- | Auspufftopf, kpl. | 24.03.01-4400 | 1 | - | - | ||||
- | Kopfstück | SR56-101 | - | 1 | - | ||||
- | Kopfstück | 24.03.01-4410 | 1 | - | - | ||||
2 | Mantel z. Auspufftopf | 01.827.279-0 MZ 125-3 |
- | - | 1 | ||||
- | Mantel z. Auspufftopf | SR56-102 | - | 1 | - | ||||
- | Mantel z. Auspufftopf | 24.03.01-4430 | 1 | - | - | ||||
3 | Innenteil (Dämpfungseinsatz) | 01-827.285-0 MZ 125-3 |
- | - | 1 | ||||
- | Innenteil (Dämpfungseinsatz) | 01-827.70-0 | 1 | 1 | - | ||||
4 | Endstück | 05-827.52-0 MZ 125-3 |
- | - | 1 | ||||
5 | Sicherungsblech f. Auspuff | 05-827.59-0 MZ 125-3 |
- | - | 1 | ||||
- | Endstück o. Blende | 01-827.73-0 | 1 | 1 | - | ||||
- | Blende | SR56-10:3 | - | 1 | - | ||||
6 | Auspuffrohr | 07.59-10:01 | - | - | 1 | ||||
- | Auspuffrohr | SR56-10:1 | - | 1 | - | ||||
- | Auspuffrohr | 24.03.01-4400:2 | 1 | - | - | ||||
7 | Zwischenstück | 07.59-10:02 | - | - | 1 | ||||
- | Schelle (f. Rohr) | SR56-10:2 | 1 | 1 | - | ||||
8 | Sechskantschraube M 8x60 | DIN 931-8 G, verz. | - | - | 1 | ||||
- | Sechskantschraube M 6x15 | DIN 933-5 D, verz. | - | 1 | - | ||||
- | Sechskantschraube M 6x25 | DIN 931-8 G, verz. | 1 | - | - | ||||
- | Sechskantmutter M 6 | DIN 934-4 D, verz. | 2 | 2 | - | ||||
- | Federring A 6 | DIN 127, ph. | 2 | 4 | - | ||||
9 | Haltebügel | 07.59-10:03 | - | - | 1 | ||||
10 | Sechskantschraube M 8x25 | DIN 931-5 D, verz. | - | - | 1 | ||||
11 | Sechskantmutter M 8 | DIN 934-4 D, verz. | - | - | 3 | ||||
12 | Federring B 8 | DIN 127,ph. | - | - | 4 | ||||
- | Schelle m. Stift (f. Kopfst.) | SR56-103 | - | 1 | - | ||||
- | Linsenschraube M 6x18 | DIN 85-5 S | - | 2 | - | ||||
- | Vierkantmutter M 6 | DIN 557-4 D, verz. | - | 3 | - | ||||
13 | Schelle | 07.59-10:04 | - | - | 1 | ||||
*) | Ab März 1960 Auspufftopf mit einer Halteschelle 80mm im Durchmesser siehe Link | 07.59-10:10 |
|
